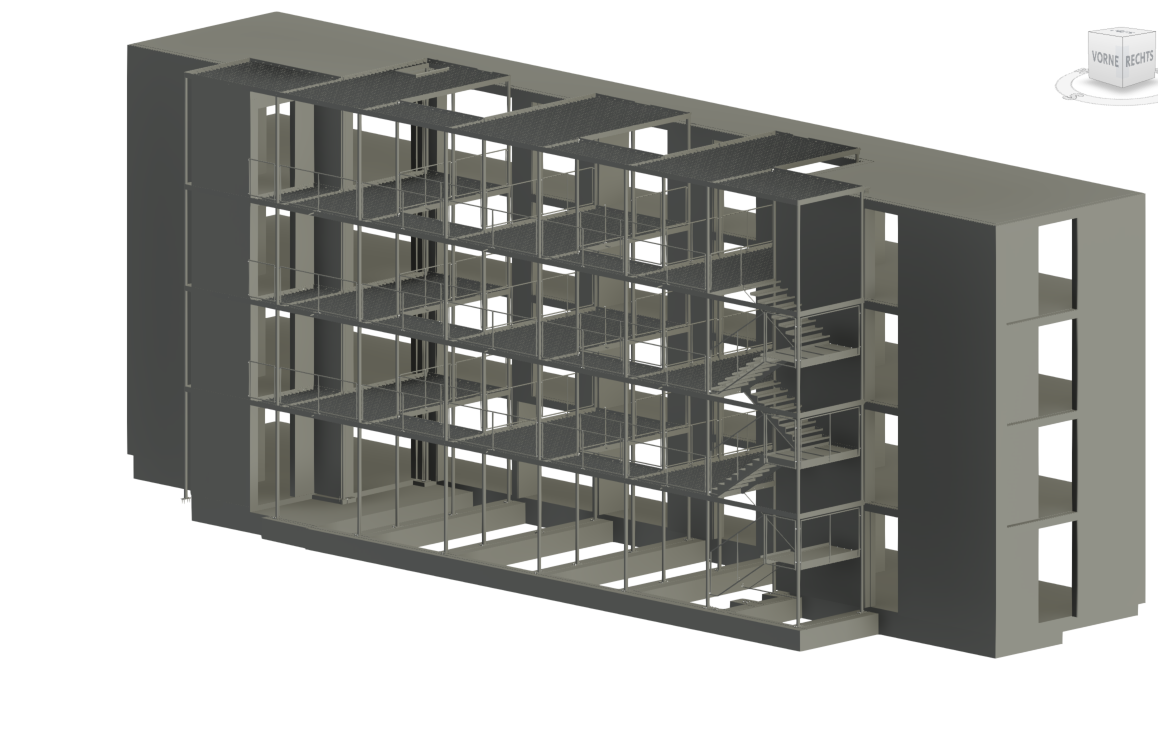

Für dieses Projekt braucht der Metallbauer die Montage-Fixpunkte, Betonfundamente und die Bestandsaufnahme der gebauten Substanz um den Metallbau im Innenhof auf den Millimetergenau zu Planen.

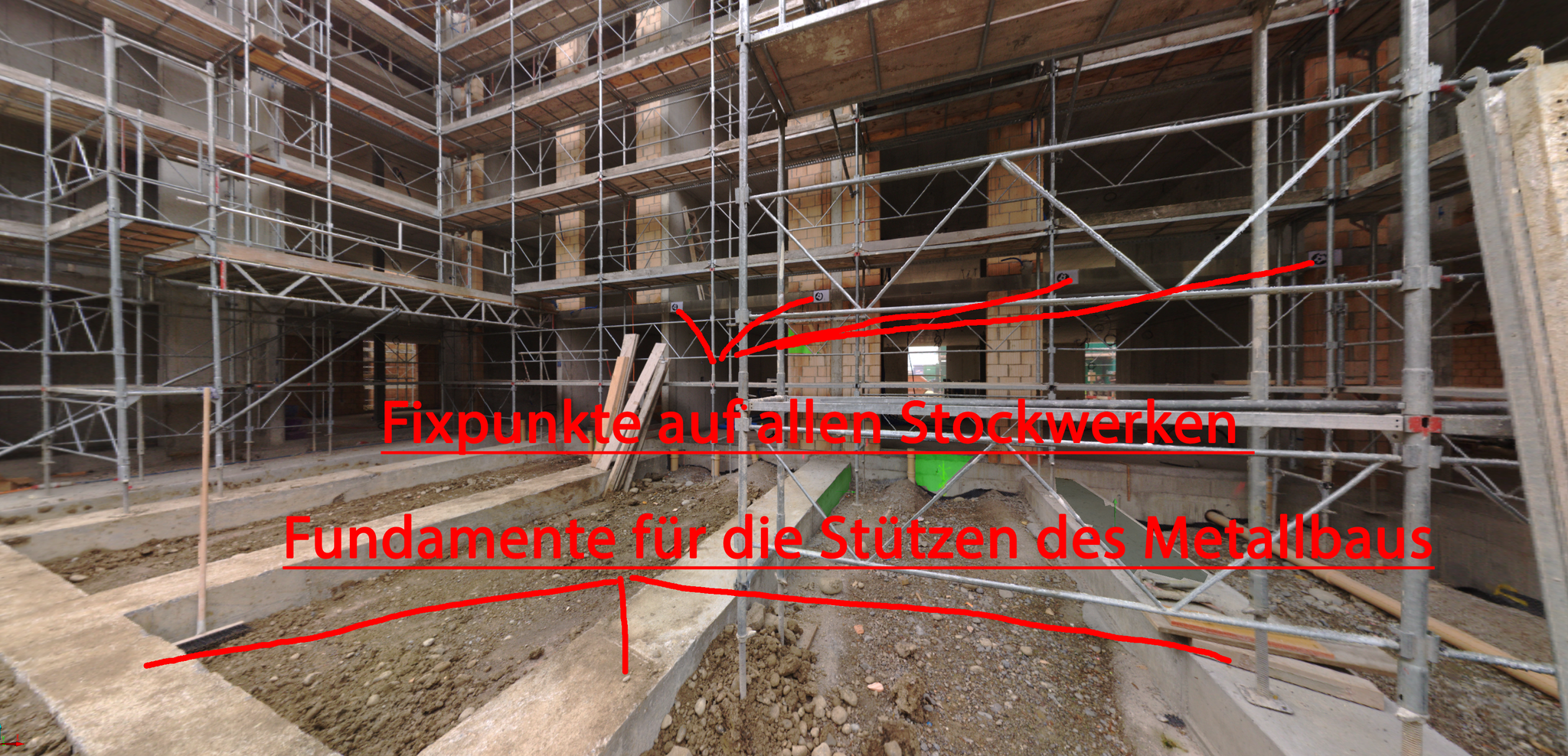

Die Fixpunkte das Fundament und die Mauer/Betonwände wurden bis zur Montage des Metallbaus verkleidet und sind nicht mehr sichtbar.
Anhand des on uns erstelltem 3D Modell konnte der Metallplaner den Metallbau millimetergenau Planen.
Der Ausmass konnte über das Gerüst nicht von Hand und Handlaser nicht getätigt werden.
Mit dem Laserscanner ist das Problemlos.
Treppen und Laufsteg

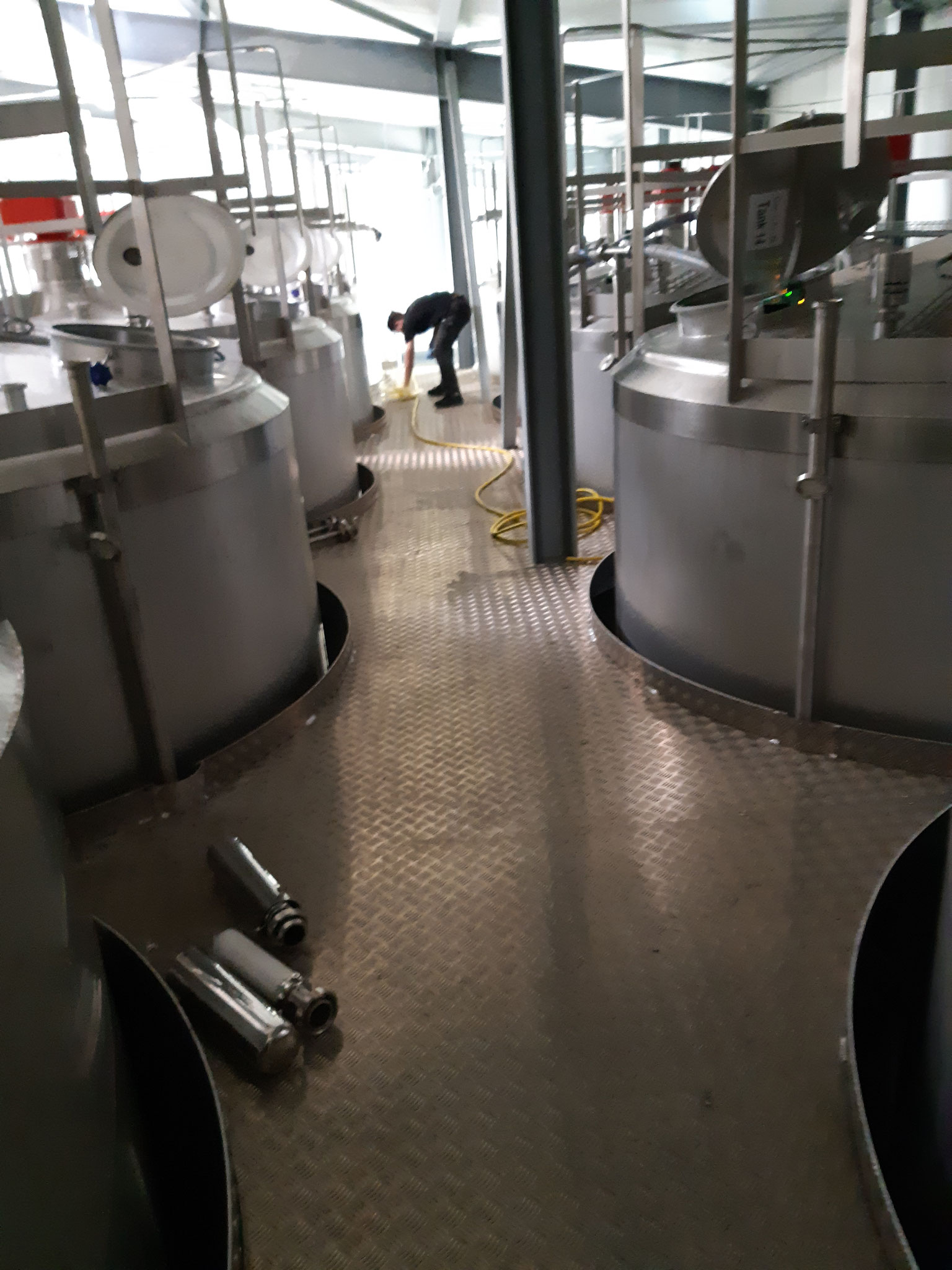

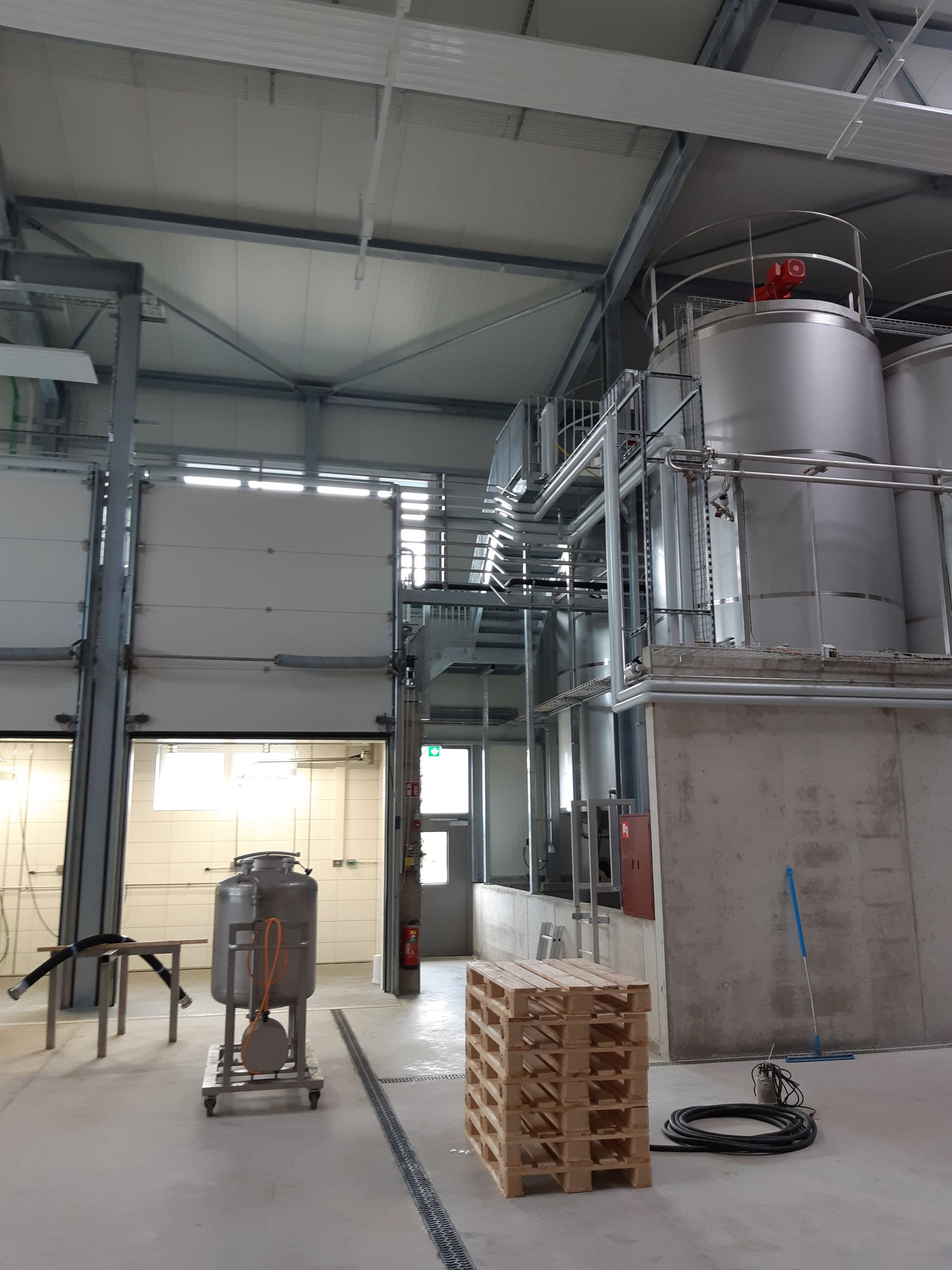

Der Metallbauer hat den Auftrag auf 5 Meter Höhe zwischen den Silos einen Laufsteg zu errichten.

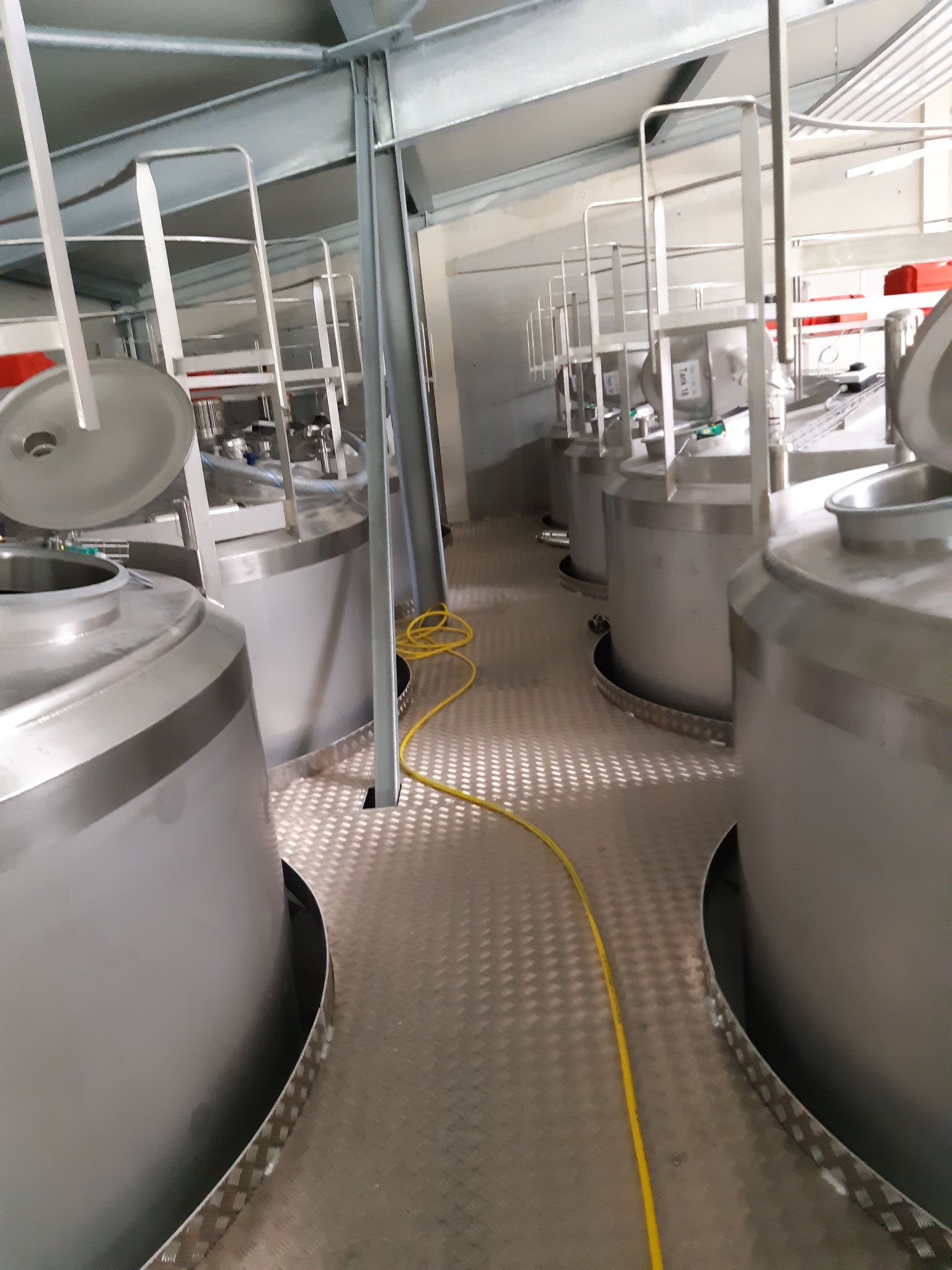

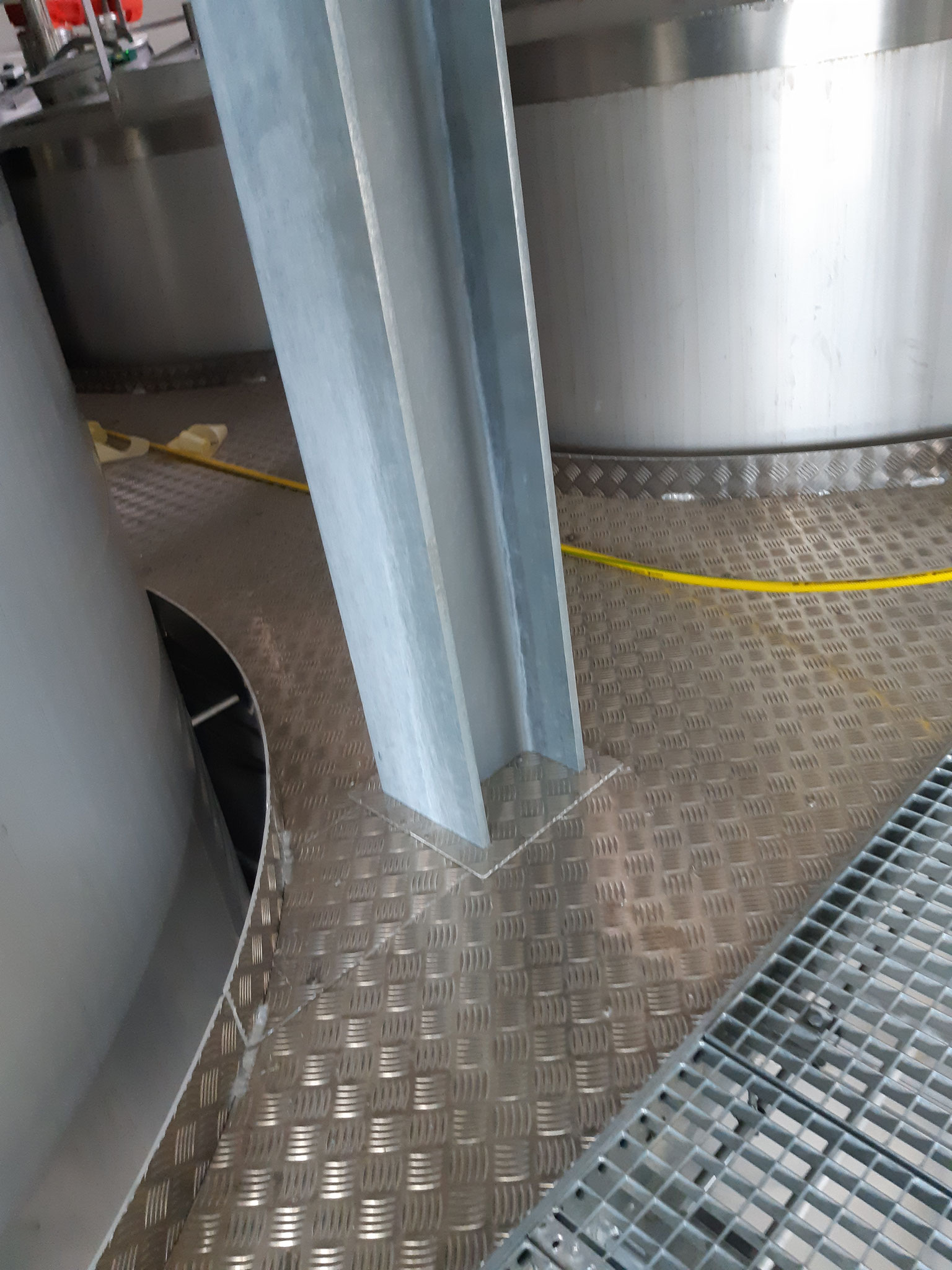

Er soll gleichmässig mit 10 cm Abstand zu den Silos montiert werden.

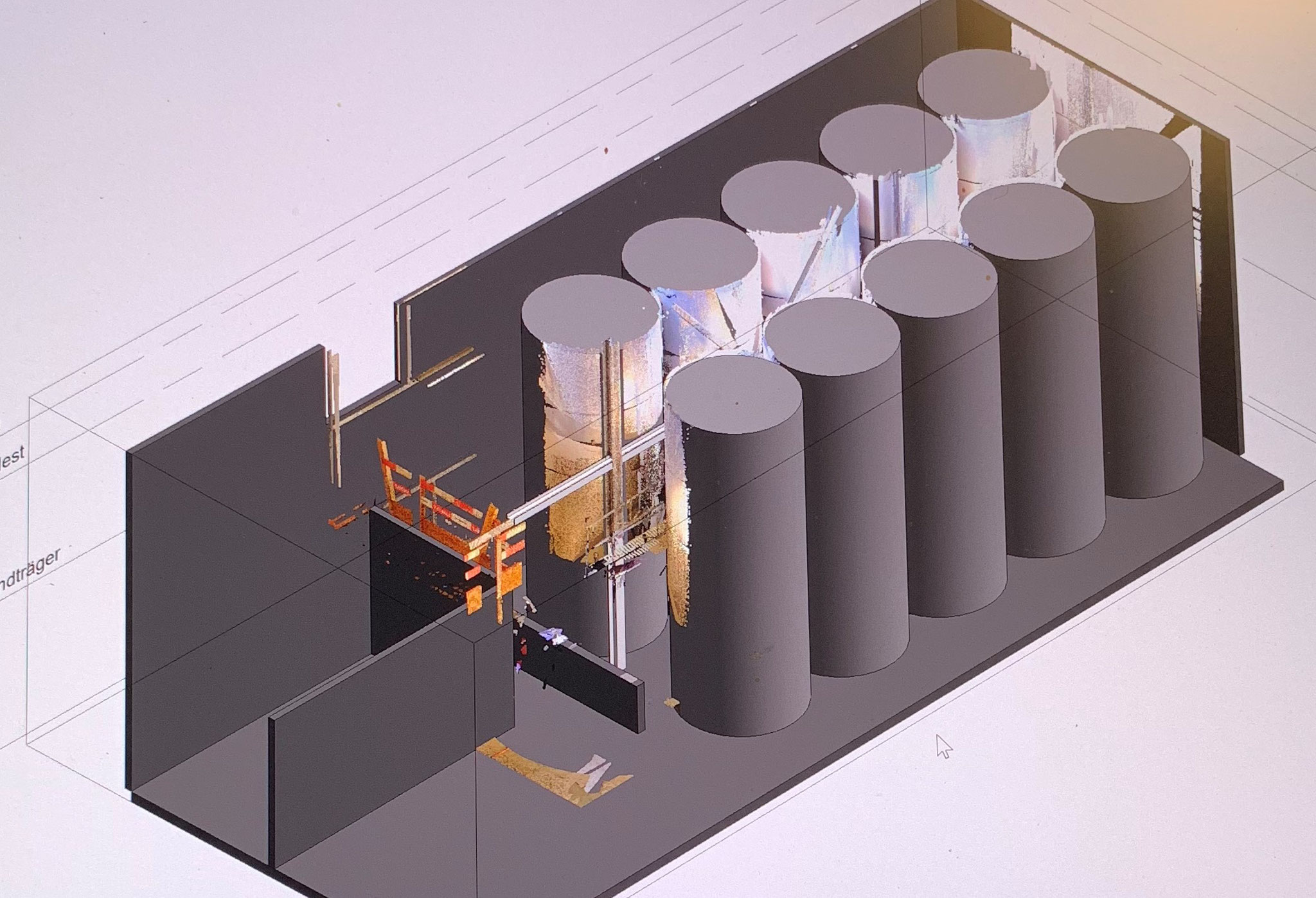

Wir durften mit dem Laserscanner alles Millimetergenau ausmessen und das 3D Modell dazu erstellen.

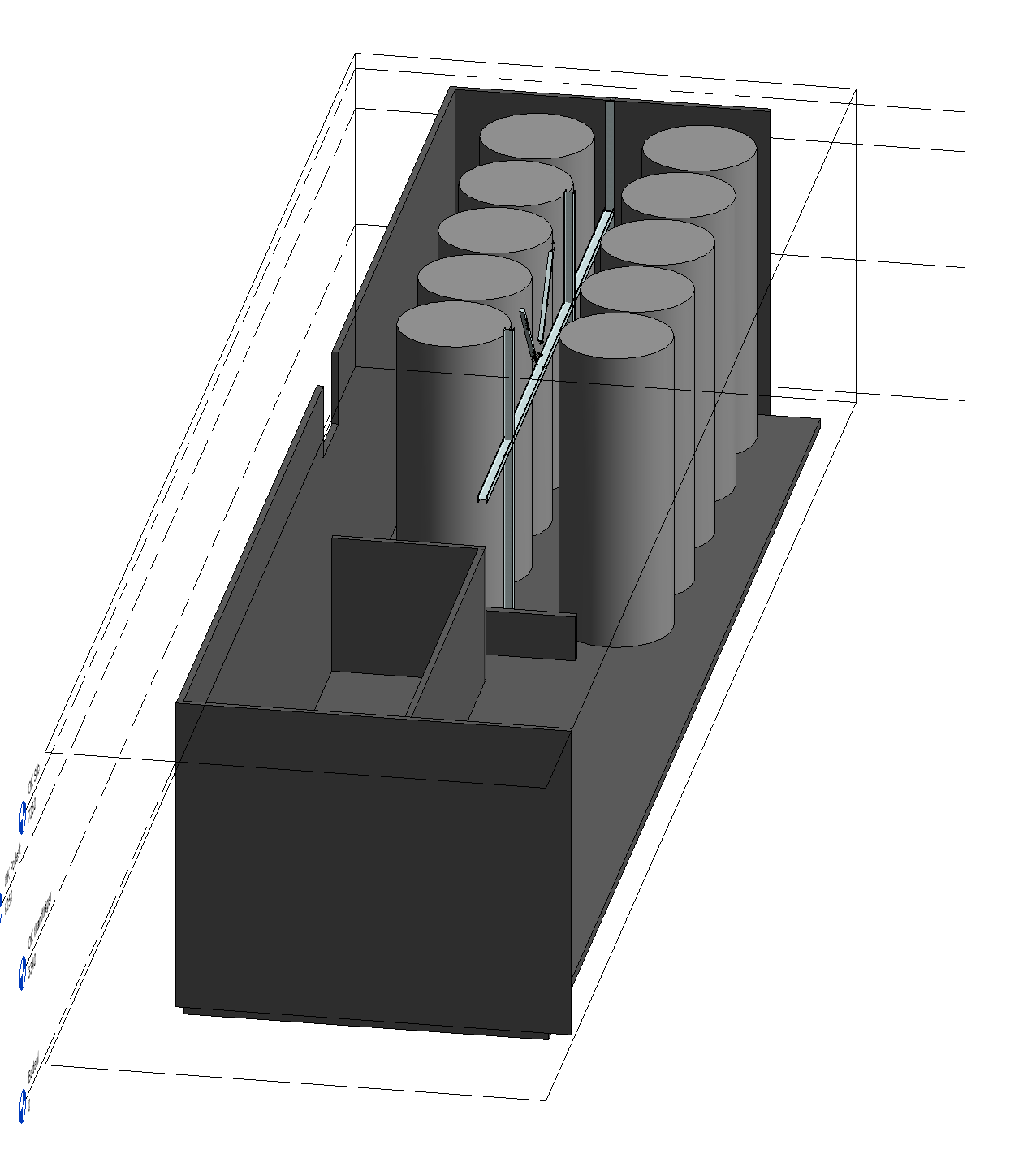

In das 3D Modell konnte der Metallbauer die Treppen und den Laufsteg hinein zeichnen und anschliessend ohne Fehlmasse montieren.
Blechdach auf Tiefgaragen-Einfahrt
Ein Metallbauer muss über die, auf alle Seiten schräge Betondecke, der Tiefgarageneinfahrt und dem Begegnungsraumein Metalldach mit 10cm abstand zum Beton erstellen.
Da das ohne grossen Schablonen oder komplizierte Ausmessung fast nicht möglich ist.
Hat er uns beauftragt das Gebäude digital auszumessen und ein Modell zu erstellen.
So war er in der Lage unkompliziert das Dach darauf zu erstellen.
Die Punktwolkenaufnahme wird in Revit eingelesen und darauf die Basis für das Blechdach gezeichnet.
Aussentreppen - Erweiterung
Aufgabe:
- Treppenturm Erweiterung auf die Montagenplatten auf dem Flachdach,
- 3D Modell erstellen damit der Treppenbauer die Aussentreppenherstellen konnte.
- Aufnahme der bestehenden Treppe.
- Erstellen der Punktwolke Millimetergenau
- Erstellen des 3D Modell aus der Punktwolke
- Der Treppenbauer erstellte anhand unserer Ausmessung die Aussentreppen Erweiterung Millimetergenau.
Der Metallbauer konnte auf dem 3D Modell den Erweiterung-Treppenturm planen und zeichnen.
Aussentreppe
Aufgabe:
-Wände und Türen ausmessen, 3D Modell erstellen damit der Treppenbauer die Aussentreppenherstellen konnte.
- Aufnahme über das Baugerüst.
- Erstellen der Punktwolke Millimetergenau
- Erstellen des 3D Modell aus der Punktwolke
- Der Treppenbauer erstellte anhand unserer Ausmessung die Aussentreppe Millimetergenau.
Treppenhaus
Aufnahme eines mehrstöckigen Treppenhaus mit dem 3D Laserscanner.
Anhand des 3D Modells konnte der Metallbauer das Treppengeländer millimetergenau herstellen.

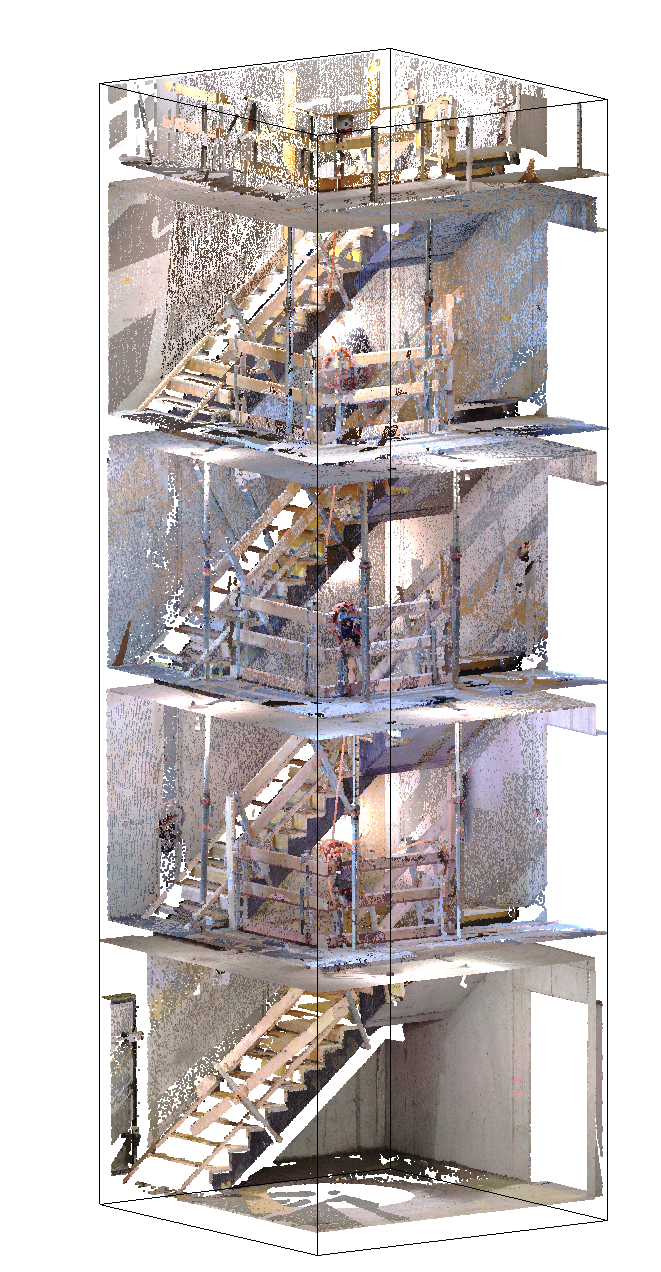

Punktwolken aufnahm mit dem 3D Laser 3D Modell in der Punktwolke gezeichnet
3D Modell der Treppe
